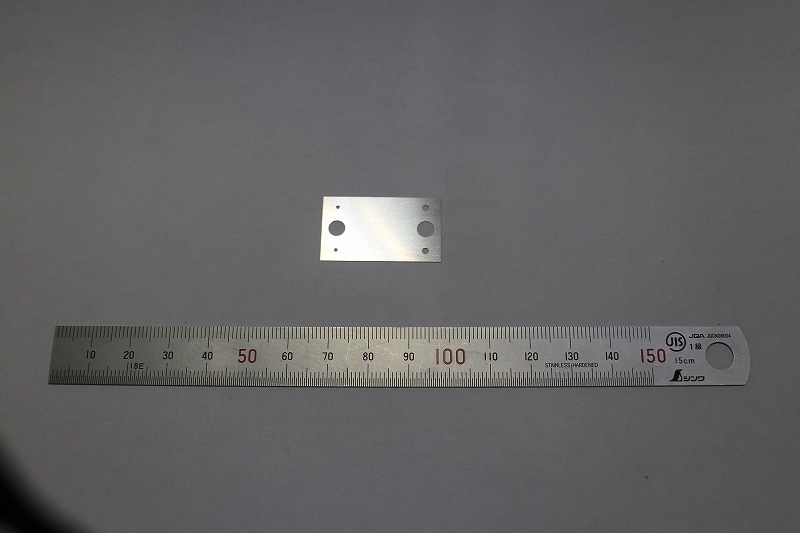

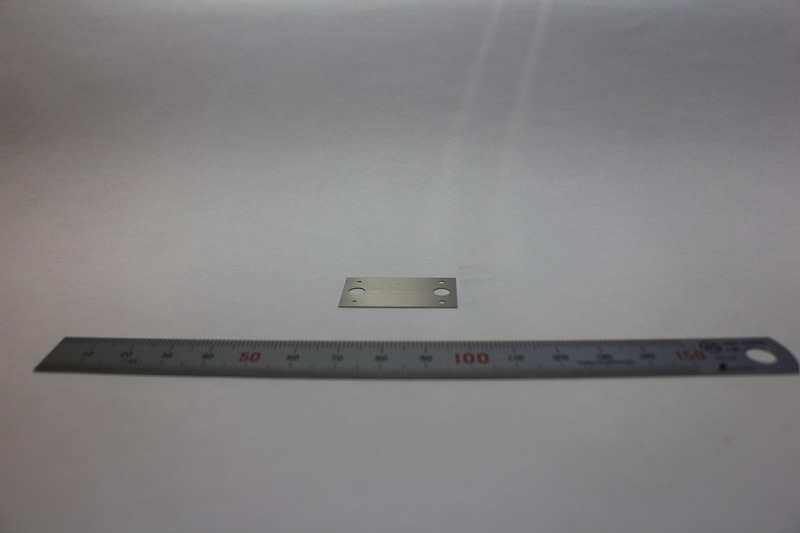

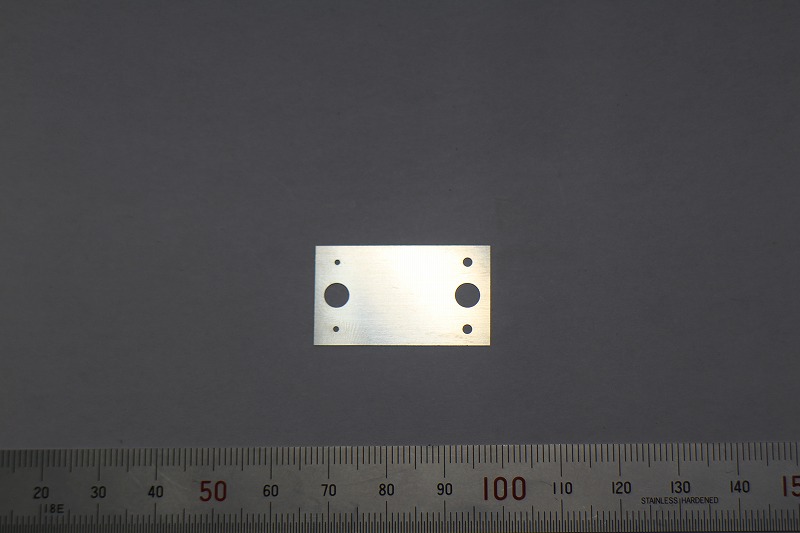

板バネ(25×35×0.8mm)
名称 | 板バネ(25×35×0.8mm) |
---|---|
分類 | 板バネ |
材質 | SUS304 |
サイズ | 25×35×0.8mm |
加工方法 | ワイヤーカット |
公差 | ±0.02mm |
業界 | FA |
こちらは、FA装置向けの板バネ(25×35×0.8mm)部品です。材質はSUS304で、6つの高精度穴加工をしております。
この板バネ部品では、Φ1.0、Φ1.7の高精度穴を、Φ0.5の下穴で加工しております。Φ0.5の下穴でΦ1.0の穴を加工する際に、下穴を残さないように加工するのは、ワイヤーカットのノウハウが必要となる部分です。また、板バネ内の穴加工をした後に、外周部をワンカットで製作しております。
————————————————————————————-
当社では、一般的な鉄やSUSにとどまらず、アモルファス製品から特殊な合金まで、様々な材料の調達に対応しており、特注シムの試作加工から量産までワンストップで対応いたします。また、当社独自の生産管理システムに蓄積されたデータをもとに、適正価格でお客様に製品を提供しております。そのため、過去の加工データに基づいた設計段階からのコストダウン提案もいたします。さらに、当社がある長野県南部地域では、特殊な技術を持った多くの優良ニッチトップ企業が終結した、この地域特有の一大加工ネットワークがございます。この独自の加工ネットワークを駆使することで、様々な部品製造や技術提案を実現いたします。
特注シムの設計・製造にお困りの方は、特注シム製造センターまでお気軽にお問い合わせください。
