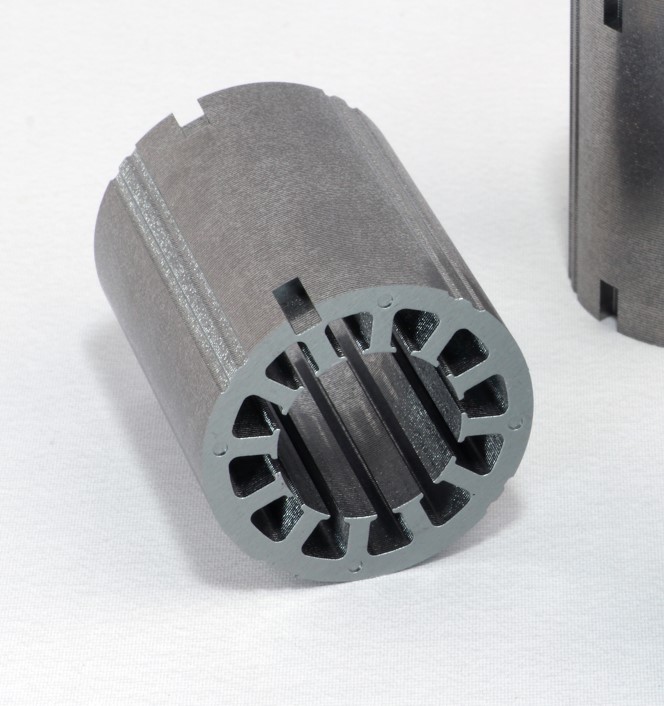

ステータコア φ40 積層 キー溝付き
名称 | ステータコア φ40 積層 キー溝付き |
---|---|
分類 | 積層コア |
材質 | 35A440 |
サイズ | φ40×φ25×60mm |
加工方法 | プレス型内積層 |
公差 | ±0.05mm |
業界 | FA、動力伝動装置 |
こちらは、ステータコアの量産品です。
材質は35A440で工具等のモーターに使用される製品です。
金型内積層によりカシメ方法は丸ダボカシメを行うことで積層しています。
また側面にキー溝が必要な製品であり、従来はフライス加工によりキー溝を2箇所、追加工していました。
当社ではプレス金型内の抜きパンチ制御により積層金型内でキー溝も製作することを提案しフライス工程の削減を実現しました。
カシメ強度や垂直精度など、お客様のご要望にあわせて積層コアを中心としたプレス部品の製作をいたします。
