接着積層 ステータコア
| 名称 | 接着積層 ステータコア |
|---|---|
| 分類 | 積層コア |
| 材質 | 50A470 |
| サイズ | 15×15×H5 |
| 加工方法 | ワイヤーカット、接着積層 |
| 公差 | ±0.05 |
| 業界 | 動力伝動装置 |

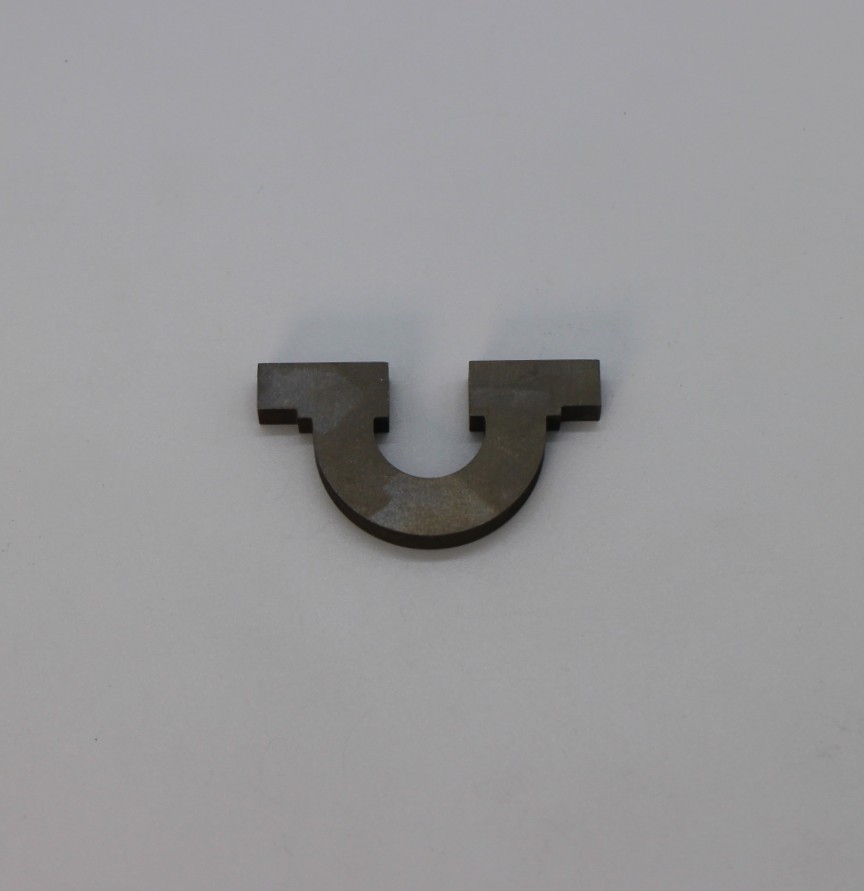

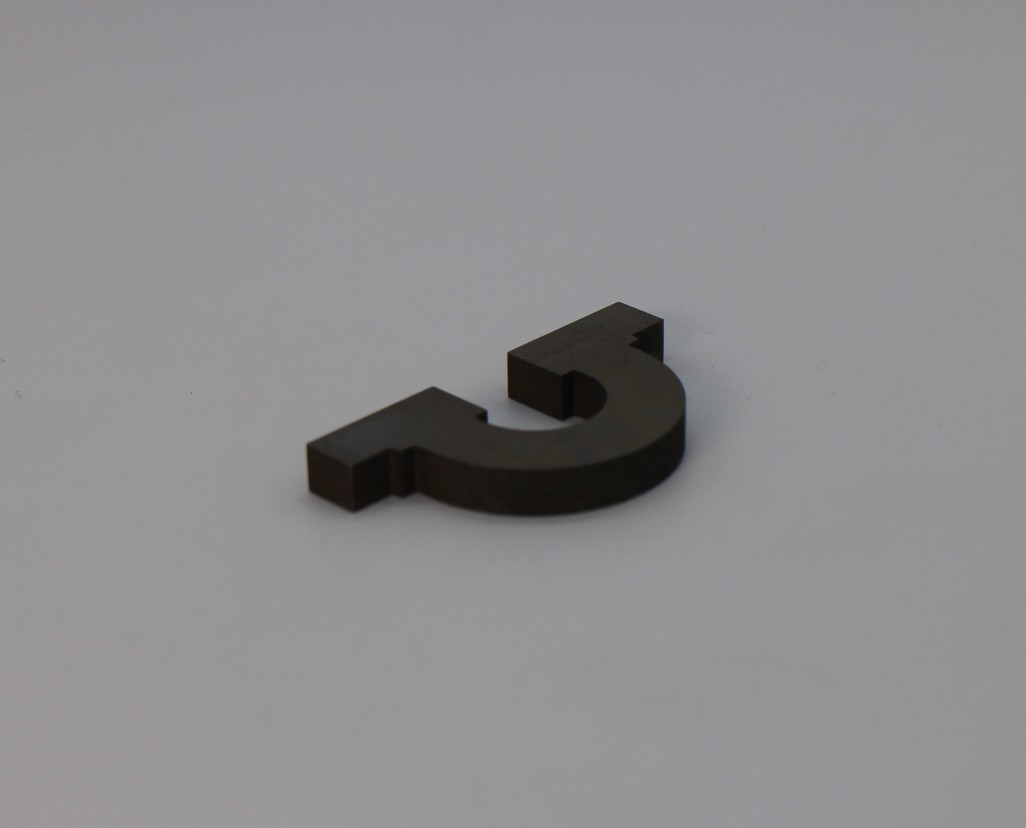

こちらは積層モーターコアの試作品です。
接着積層されたモーターコアブロックにワイヤーカットを行い製作しました。
精度を高めるために公差が厳しい部分には3回ワイヤーカットを行っています。
プレス加工と異なり、加工側面に酸化被膜が発生します。
