Are you in trouble?
こんなお困りごとはありませんか？
-
一般的には大口ロット（コイル単位）でしか流通しない電磁鋼板を、研究開発や試作に必要な分量だけほしい
-
300mm角の電磁鋼板が5枚だけほしい！
-
0.1mmや0.2mmの極薄電磁鋼板を探しているが、どこも取り扱っていない
そのようなお困りごとは、
特注シム製造センター.comにお任せください！
Case study
feature
特注シム製造センター.comの
電磁鋼板の切り売り・切り板加工 の特徴
-

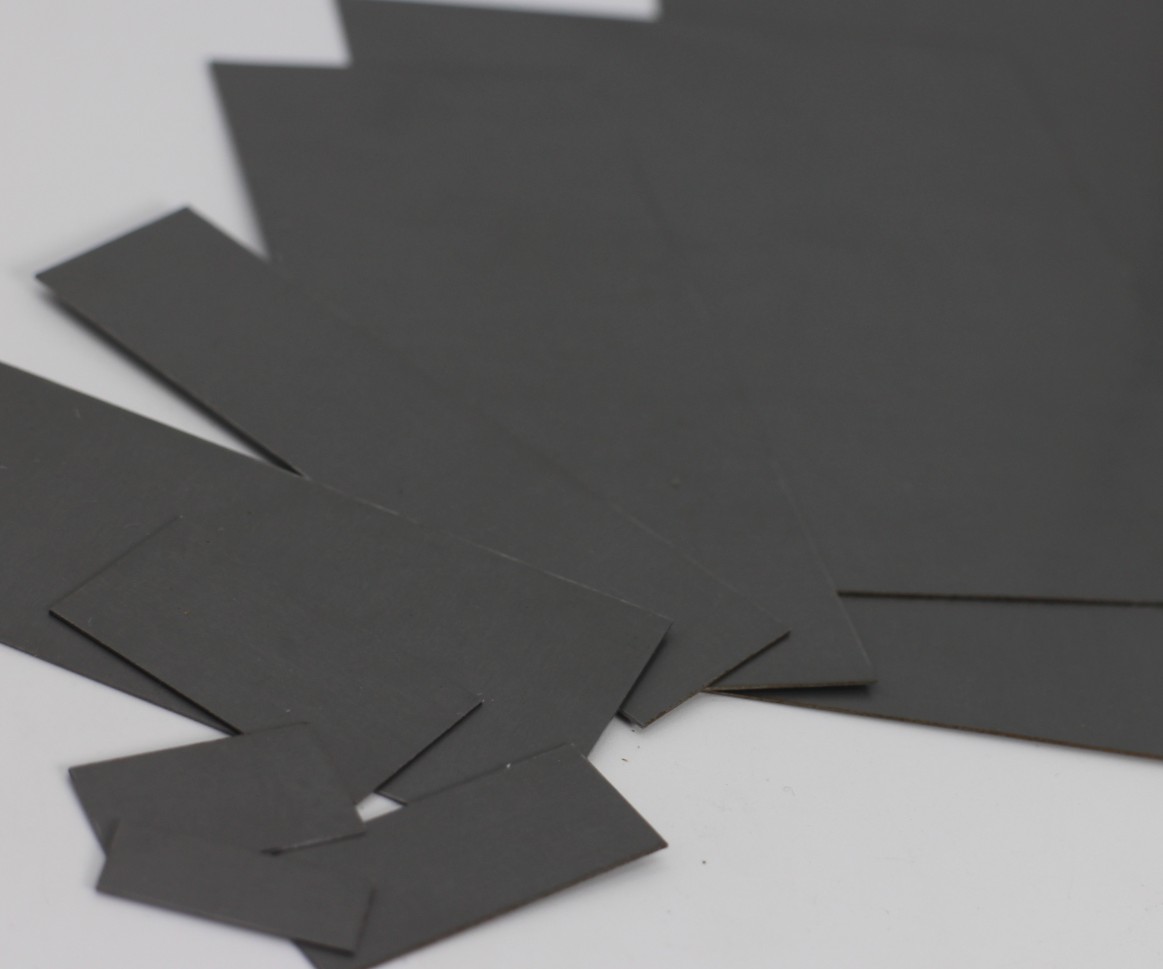

1枚からの「切り売り」に完全対応
特注シム製造センター.comを運営する飯島精機が、多くの研究開発現場から選ばれている最大の理由は、商流の隙間に落ちてしまいがちな電磁鋼板の切り売り・切り板加工によるサービスで「極小ロット・超短納期」のニーズを完璧にカバーしている点にあります。
まず、材料の確保において圧倒的な優位性を持っています。一般的には入手が極めて困難な電磁鋼板をはじめ、0.2mm、0.35mmといった主要な厚みの無方向性電磁鋼板、さらには特定の磁気特性を必要とする方向性電磁鋼板まで、自社で一定量を在庫しています。これにより、材料商社に発注して数週間待つというタイムロスを軽減し、スピード感のある加工対応を実現しています。 -

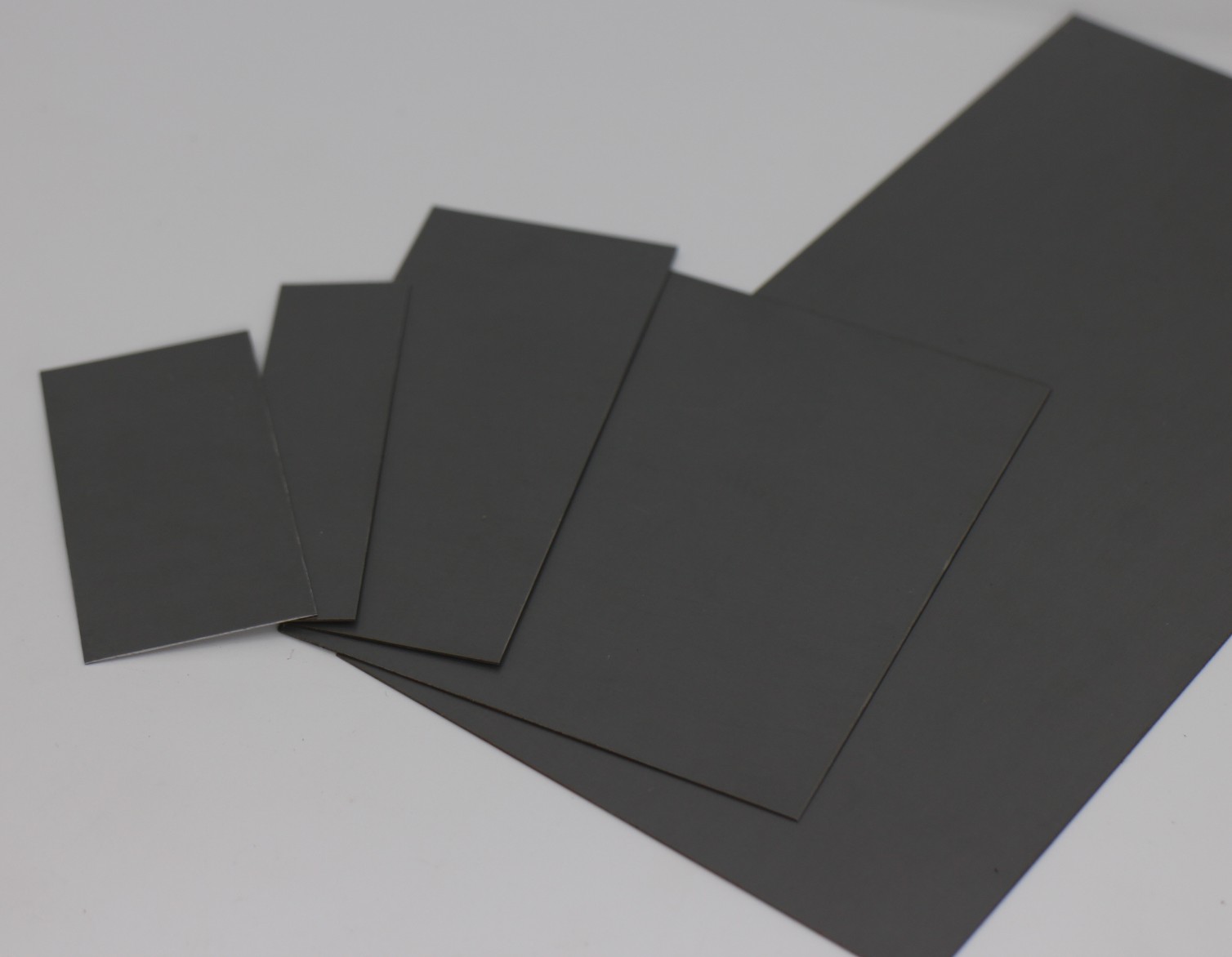

精密シャーリング加工による高精度な切り売り対応
加工面においては、精密シャーリング加工にて対応しております。当社では、物理的な切断であるシャーリングを用いることで、熱影響を最小限に抑えた切り出しを可能にしています。バリや歪みを極限まで抑えた仕上がりは、そのまま積層してモーターコアの試作にも使用いただけます。
-
1枚からの切り売り＆1週間の短納期対応
また、1枚からの切り売りという柔軟性は、大手加工メーカーには真似できない当社のアイデンティティです。試作品の仕様変更が頻繁に起こる開発初期段階において、必要な時に1週間という短納期で材料が届く体制は、エンジニアの皆様の試行錯誤を止めることがありません。
Flow
お問い合わせの流れ
-
お問い合わせ + 詳細条件ヒアリング
まずはお問い合わせください。
ご依頼の際、製品の納期や数量、材料や作業条件が確定している場合はその旨もお知らせ下さい。 -
加工可否確認 + お見積もり
営業時間内であれば、当日内に加工可否の連絡を致します。その際、可能であればその場でお見積もり・加工内容の確認・予定最短納期をお伝えいたします。
-
ご発注 ＋ お取引条件の確認・加工手配
EメールまたはＦＡＸにて、注文書（図面で代用可）をお送り下さい。
お取引条件を確認の後、加工手配を致します。モーターコアブロックについては在庫もございますので、ご希望のモーターコアブロックがございましたら出荷手配をいたします。 -
製作・検査
大手メーカーからも厚い信頼を獲得している当社の積層コアの接着技術によって、高精度なモーターコアブロックの製造をいたします。さらに、検査後は必ず検査測定表を添付し、お客様にお送りしております。
-
出荷・納品
検査後は厳重に梱包し、お客様のもとへ納品いたします。
宅急便やバイク便等、お客様のご都合に合わせてモーターコアブロックをお送りいたしますので、ご相談ください。
FAQ
よくあるご質問
-
電磁鋼板について、御社がお手持ちの物と、容易に入手可能なものをお教え願いますか？
幅広く在庫しております！
特注シム製造センター.comでは、下記の通りで在庫所有をしております。
厚み0.2mm：20HTH1500
厚み0.35mm：35A360、35A440
厚み0.5mm：50A470
それ以外の板厚やグレードについても入手可能ですので、お気軽にお問い合わせください。 -
電磁鋼板と珪素鋼板の違いはなんですか？
呼び方は異なりますが同様の鋼板を意味します
電磁鋼板と珪素鋼板は、呼び方は異なりますが同様の鋼板を意味します。
珪素鋼板は、炭素をほぼ含まない軟鋼に、珪素（ケイ素：Si）を数％加えた鋼板です。珪素を加える量を多くすればするほど、磁気ひずみが小さくなり、結晶の磁気異方性も抑えられ、さら電気抵抗が大きくなります。この結果、鉄損を低減させるというメリットがあり、6.5%ケイ素鋼（スーパーコア）という高周波領域で最適な珪素鋼板もあります。
一方で珪素量が多くなればなるほど、飽和磁束密度が小さくなるというデメリットもあります。そのため一般的な珪素鋼板は、珪素含有率が3％程度となります。
圧延時の条件によって、方向性珪素鋼板、無方向性珪素鋼板と2種類ありますが、当社で製造するようなモーターコア・積層コアの場合は、方向によって透磁率が変化しない無方向性珪素鋼板が多く採用されています。一方で方向性珪素鋼板は、主に変圧器向けの積層鉄心コアに用いられています。
電磁鋼板は、定義としては「電気エネルギーと磁気エネルギーの変換効率が高い鋼板」となりますが、一般的に鉄に珪素を加えた珪素鋼板が多くなるため、現在では電磁鋼板≒珪素鋼板となっています。そのため、珪素を含まない電磁鋼板もありますので、その点は注意が必要です。
電磁鋼板は、発電機、電動機、変圧器、モーターなどの積層鉄心に多く用いられています。そして当社では、様々な特注積層コアの試作・量産製造を行っております。大手自動車メーカー様やTier1メーカー様からも非常に多くのお問い合わせをいただいておりますので、積層コアの試作でお困りの方は、まずはお早めに一度お問い合わせをいただければと思います。 -
ケイ素鋼板のカット品の依頼をしたいのですが、無方向性と方向性、どちらのケイ素鋼板の加工にも対応可能ですか？
どちらのケイ素鋼板につきましても、材料調達からカット加工まで対応可能です。
まず材料調達についてですが、当社では無方向性電磁鋼板と方向性電磁鋼板のいずれも独自のネットワークを通じて入手することができます。試作に必要な小ロットのカット品から、量産に向けた加工まで、お客様の必要な数量に合わせて材料を手配いたします。
加工技術の面におきましても、それぞれの材料特性を熟知した上で作業を行います。特に方向性ケイ素鋼板は、特定の圧延方向に磁気特性が優れるように結晶方位が制御されています。そのため、製品として性能を最大限に発揮させるためには、磁束の流れる向きと材料の圧延方向を正確に合わせる必要があります。当社では、図面上の指示記号や仕様を正確に読み取り、材料をセットする向きや板取りの配置を厳密に管理して加工を行います。
一方、無方向性ケイ素鋼板につきましても、方向性ほどの制約はありませんが、加工による歪みが磁気特性に影響を与える場合があります。そのため、ワイヤーカット放電加工やエッチング加工など、材料への負荷が少ない工法を選定し、高品質なカット品を提供いたします。
どちらのタイプを使用するか迷われている場合や、具体的な磁気特性のグレード指定がある場合も、まずは一度ご相談ください。 -
電磁鋼板 t0.1のワイヤーカット/レーザー加工でのモーターコアの試作について検討しており、t0.1電磁鋼板の試作のお願いはできますでしょうか。可能でしたらt0.1材料のラインナップを教えていただけませんでしょうか？
対応可能です！
当社ではST-100という電磁鋼板を調達しており、t0.1mmの電磁鋼板についても対応しています。加工方法に関しては、精度の関係上、当社ではワイヤーカットでの加工を推奨しています。レーザー加工では精度が難しいため、ワイヤーカットにてご提案させていただきます。詳しいラインナップや仕様については、さらにご相談いただければと思います。
-
電磁鋼板の切り板です。 お見積もりお願いします ・３５Ｈ２５０ ０．３５✕１１０✕１１０ 60枚 ・５０Ａ４００ ０．５✕２００✕２００ 40枚 ・５０Ａ４００ ０．５✕２５０✕２５０ 40枚
ご要望の電磁鋼板プレート、製作可能です。ただし、材料について一部代替品のご提案がございます。
まず、「35H250」につきましては、現在入手が困難なため、同等の特性を持つ「35H300」での製作をご提案いたします。 「50A400」につきましては、ご指定の材料で対応可能です。もしご希望であれば、特性の近い「50A470」でのご用意もできます。
いずれの製品もシャーリング加工にて対応し、その際の寸法公差は±0.2mm程度となります。
